电动机的正确接线非常重要,如果将电机引出线接错,会使电动机过热、转速降低,甚至会烧坏电机。

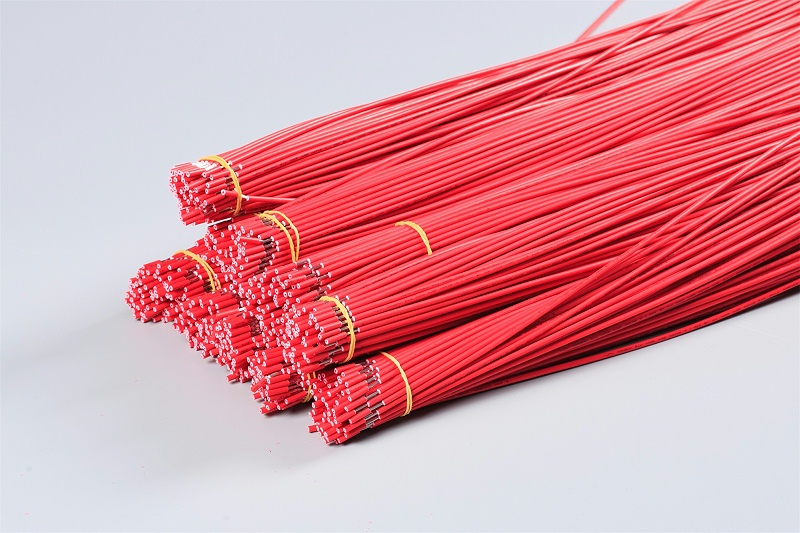

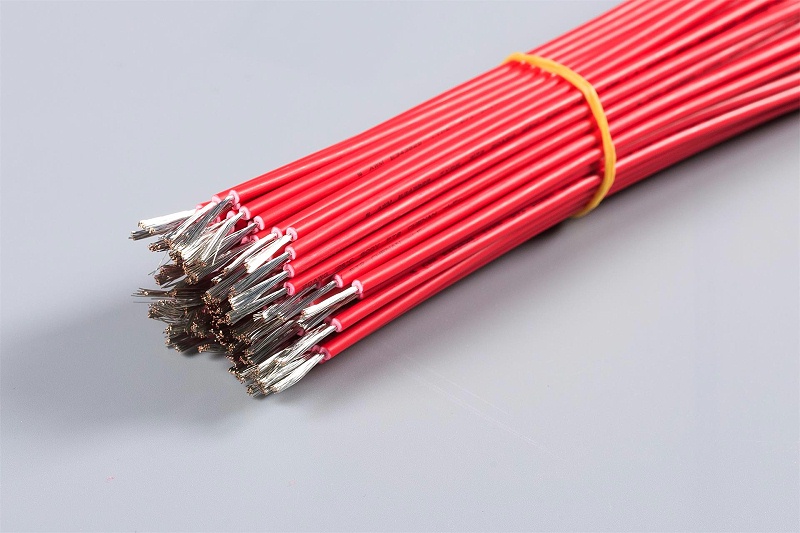

好线材辰安造，10年专注用线安全，电机引出线专业定制生产批发商。

一、单相电动机:电机引出线

农用电器和日用电器中有一种高转矩单相电动机，这种电动机的电路中分别接有启动电容和运行电容。其中：

  (1)启动电容只在电动机启动过程中工作，当转速达到一定值时就及时退出。启动电容的容量相对较大，以保证电动机有较高的启动转矩。

  (2)运行电容只在电动机工作时起作用，运转电容的电容量相对较小，以保证有较好的运转特性。

这类电动机的二次绕组中大多串接有离心式启动开关，正确接线时，启

动电容应和离心式开关串联，再和运行电容进行并联。

  当电动机启动以后，一旦电动机的转速达到额定转速的80%左右时，离心开关的触点就会断开，从而切断了启动电容与电路的连接，此时电动机电流减小，电动机进入了正常的运行状态。

  使用中，如果将两个电容器的位置接反，把容量较大的启动电容与二次绕组直接串联，则会使二次绕组因过流而烧毁。

二、相异步电动机:电机引出线

三相异步电动机有三相绕组，它们互隔120°空间，分别嵌放在定子铁芯中，即两两首首或两两尾尾互隔120°空间，每一相绕组有两个出线端即一首一尾。

用电笔测量，导通的为同一线圈。一共三个线圈，即三相。

电机引出线接线方式有两种：

三角形联结：三个线圈分别两两首尾相接

星形联结：将三个线圈的一端接起来，引出另外一端接电源

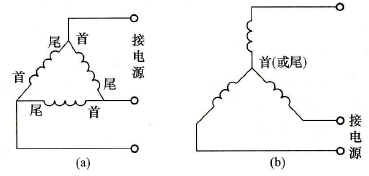

(1)电机引出线三角形联结：三相绕组依次首尾相连构成一个闭合回路，在首尾连接点上引出3根线，分别接三相电源。

(2)电机引出线星形联结：把三相绕组的3个首端或3个尾端连接在一起，形成一个星点，另外的3个尾端或3个首端接电源。

按规定，6条引出线的头尾分别用U1、V1、W1、U2、V2、W2作为标号（旧标号头尾分别为D1、D2、D3、D4、D5、D6）。

其中：

  U1、U2——第一相绕组的头、尾端。

  V1、V2——第二相绕组的头、尾端。

  W1、W2——第三相绕组的头、尾端。

不同字母表示不同相别，相同数字表示同为头或尾。

    在电机引出线接线盒内，三相电动机的运行方式正确连接线如图所示；在检修电动机时，如果6根引线上的标号已被破坏，或重绕电动机绕组后，必须先确定6条引线的头、尾并进行标号，然后再按图规定接到接线板上。
