新能源汽车高压电缆基本要求是什么?-辰安电线厂

作者: 编辑: 来源: 发布日期: 2022.07.07
信息摘要:
新能源汽车高压电缆系统连接着高压电池、逆变器、电机等部件,技术要求也相对较多。

新能源汽车高压电缆系统连接着 高压电池、逆变器、电机等部件,技术要求也相对较多

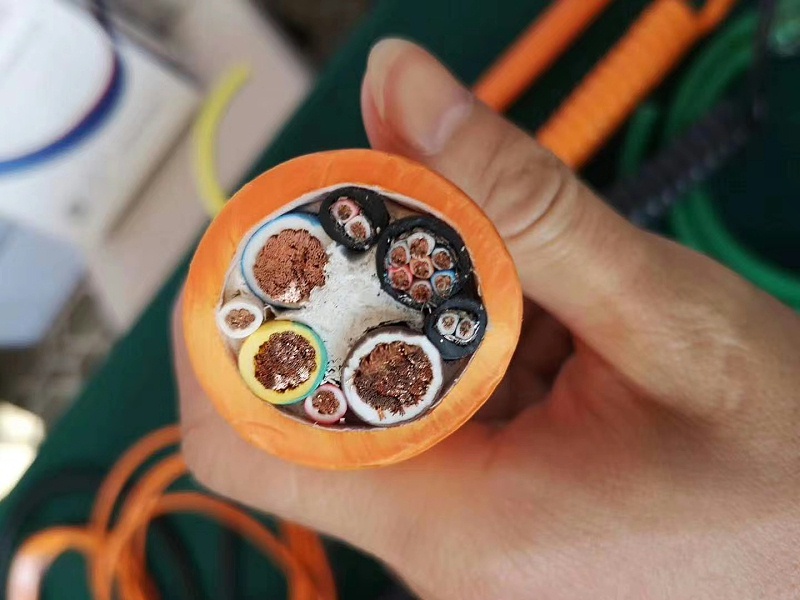

 辰安EV汽车充电线 (17)

1电压

内燃机驱动的常规车辆使用的电缆额定电压被设计为60V,和常规燃油汽车电缆的基本差异是需要按额定电压600V 结构设计,而商用车和公共汽车,额定电压更可高达1000V



2电流

由于新能源汽车内部电缆连接电池、逆变器、电动机等部件,高压电缆需要传输更高的电流。根据系统组件的功率要求,电流可达到250A450A ,甚至更高。



3温度

采用大电流传输的结果将导致高功耗和组件的发热,因此高压电缆必须设计承受更高的温度范围。

常规的燃油驱动车辆通常使用电缆的额定温度限值到105℃,除非电缆应用在发动机舱或其它耐较高的温度的区域。

新能源汽车高压电缆通常要高于通用燃油汽车的限值温度,达到125℃150℃

新能源汽车内如果通过的环路有其他影响因素,主机厂甚至会提出更高的耐高温要求。如排气管附近、电机前面、电池背面等。

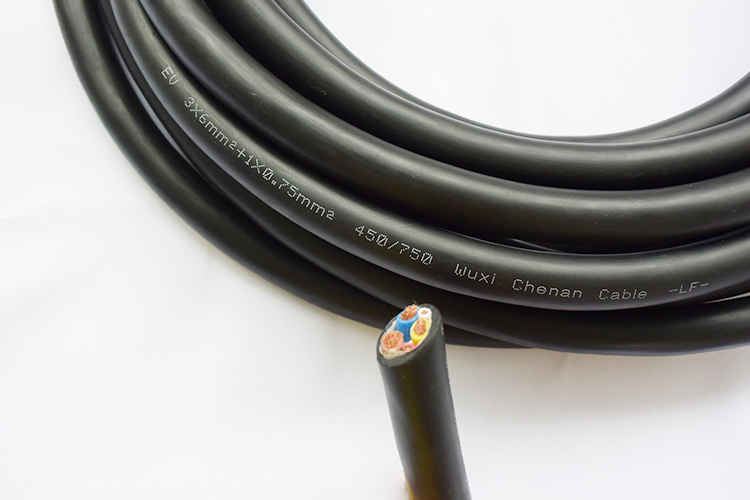

 辰安EV汽车充电线 (20)

4工作寿命

汽车行业通常在指定的温度等级,电缆设计使用寿命为3000h

在高压应用领域,因为客户的特殊要求,电缆设计使用寿命可能超过3000h,在规定的温度累计运行时间甚至达到12000h

绝缘材料耐热和寿命成正比,越耐热的电缆使用寿命更长。



5屏蔽效果

新能源汽车高压电缆的本身并不需要屏蔽,因为不像同轴电缆那样传输数据,但是需要防止或减少系统中的开关电源产生的高频辐射通过电缆传导到周边关键设备部件在某些情况下为满足屏蔽效果的不同要求需要采用不同屏蔽类型的组合。



6柔韧性

新能源汽车的开发设计发动机和它组件的空间纳入了更多的电气组件。即使不考虑布线,空间的限制也必须综合考虑,且 电缆和连接器通过路径也需要空间。通常的后果是出现紧张的弯曲半径,因此,高压电缆高柔韧性是至关重要的。

只有比较柔韧的设计,通过电动汽车内部紧张的路径才可以容易实现。

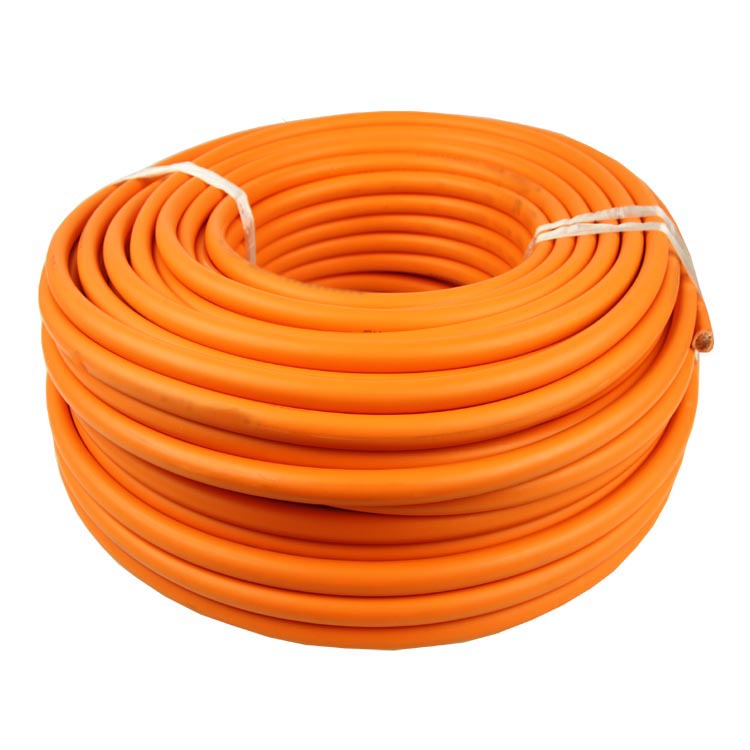

 辰安汽车高压线EV (10)

7耐弯曲

如果新能源汽车内部电动机位于靠近车辆的运动部位,会导致连接的高压电缆连续振动,它要求被设计成能承受高的循环弯曲,以确保良好的弯曲耐力。



8标识

因为高电压带来应用风险增加,各种标准均定义高压电缆必须在视觉上与通用燃油车辆电缆区分,指定表面必须是鲜艳的橙色。同时也可以印刷警示内容和特殊标记,如小心!高压 600 V”、高电压的闪电标识等。按照 QC/T 414,橙色是专门用于额定电压 > AC 30 V/DC 60 V 的高压电线(电缆)的主色。为了区别高压电气系统的不同回路,允许使用纵向色条作为辅色。

 辰安EV汽车充电线 (16)

注明:本文系转载网络资源,如有侵犯版权问题请和管理员联系删除!
