如何计算电源线的衰减-[辰安线缆]

作者: 编辑: 来源: 发布日期: 2019.08.29
信息摘要:
常态下电源线导电性能最大的线材导体依次是银、铜、铝,这三种材料是最常用的,常被用来作为导线等,其中铜用的最为广泛,几乎现在的导线都是铜的(精…

常态下电源线导电性能最大的线材导体依次是银、铜、铝,这三种材料是最常用的,常被用来作为导线等,其中铜用的最为广泛,几乎现在的导线都是铜的(精密仪器,特殊场合除外)。

线径计算:

电线电缆的规格都是用横截面积表示,如1.5mm² 、2.5mm²等,通常可以将导线的线径除以2,再平方,乘以3.14。

如:1.5平方单股铜线线径1.38mm,计算(1.38/2)×(1.38/2)×3.14×1股=1.494954平方,这就是合格的国标线径。

电源线电阻计算:

电阻值=电阻率*长度/横截面积。

如:把各种材料制成长1m、横截面积1mm²的导线,在20℃时测量它们的电阻(电阻率)并进行比较,则银的电阻率最小,其次是按铜、铝、钨、铁、锰铜、镍铬合金的顺序,电阻率依次增大。
铝导线的电阻率是铜导线的1.5倍多,它的电阻率p=0.0294Ωmm²/m,铜的电阻率p=0.01851Ω·mm²/m,电阻率随温度变化会有一些差异。
如:200m长的2*1.0的铜线作为电源线的话,电阻值=0.01851*200/1=3.702Ω

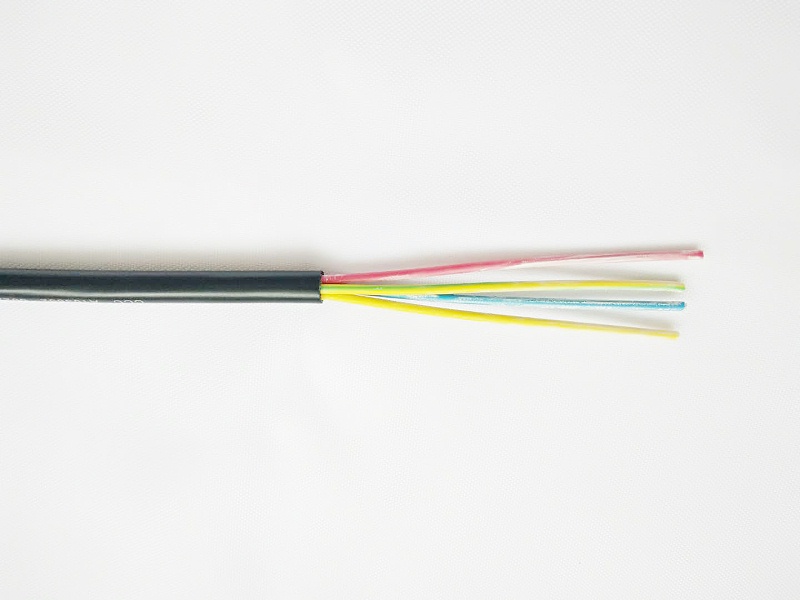

辰安线缆产品图 (49)


电源线线路允许的电压降

普通红外枪机要求电压为直流12v,

如:采用15v直流电源为枪机供电的话,允许的电压差是3v。

电源线线路最大电流=设备工作电流*设备个数

如:某条线路上工友2个枪机,每个枪机工作电流为500mA,则该线路最大电流=500mA*2。

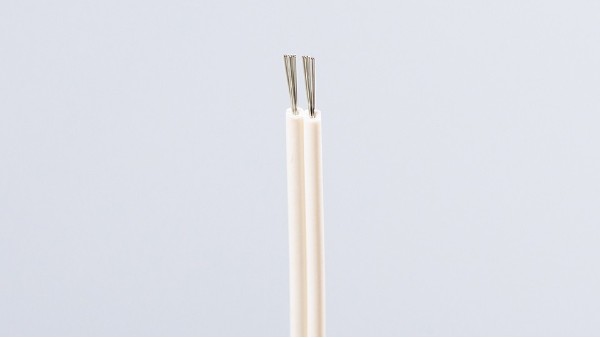

电源线,电源线厂家,屏蔽电源线,护套线,多芯电源线

电源线导线的电阻=线路允许的电压降/线路最大电流
如:某台要求工作电压12v,工作最大电流为500mA的枪机供电时,用15v直流电源进行远端供电,采用2*1.0的铜导线进行供电传输,线路最大长度应为:
导线的电阻=(15-12)/0.5=6Ω
导线的电阻应为小于6Ω
电源线电阻值=电阻率*长度/横截面长度=电阻值*横截面/电阻率
允许的导线长度最大=6*/0.01851=324m
所以采用2*1.0的铜线,导线长度应小于324m,由于导线为双股,所以如果采用2*1.0的铜线,长度应小于324/2=162m。

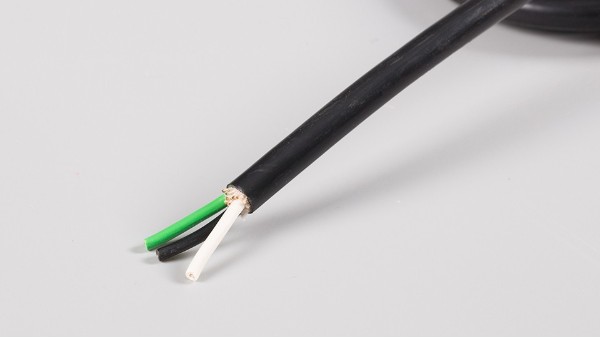

电源线,电源线厂家,屏蔽电源线,护套线,多芯电源线



是一家集研发、生产和销售一体的现代化电线电缆制造企业。主要生产制造 3CCC国标电线,UL电子线,电源线,辐照交联电线,多排线,彩排线,无卤线,多芯屏蔽电子线,电机引出线,汽车线,EV新能源电线,传感器用线,热保护器行业用线 等。产品通过全国工业产品生产许可证、CCC认证等国内认证及UL等国外标准认证,产品广泛应用于电机、电子、电工、新能源汽车、智能机器人、装备制造等领域。
