不同标准下的温度定义有什么不同?-辰安电线

作者: 编辑: 来源: 发布日期: 2022.06.02
信息摘要:
不同的标准体系对耐温等级的定义是不同的。我们常见的标准体系主要有国家标准(及行业标准)、UL标准、IEC标准等。
不同的标准体系对耐温等级的定义是不同的。我们常见的标准体系主要有国家标准(及行业标准)、UL标准、IEC标准等。

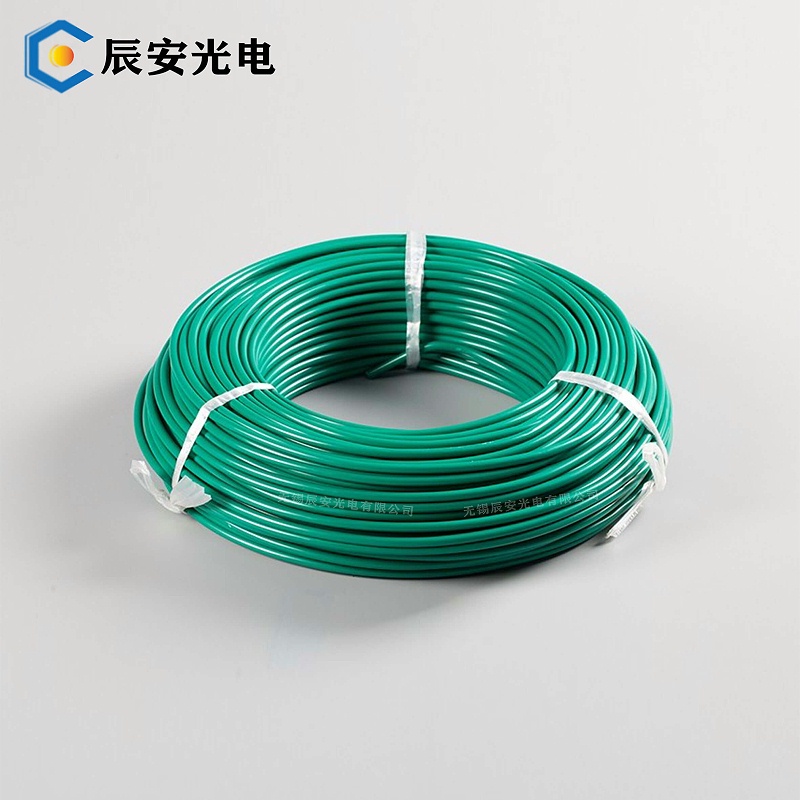

辰安线缆产品图 (4)
1、UL标准
UL标准中,常见的耐温等级是60℃、70℃、80℃、90℃、105℃、125℃和150℃。
这些耐温等级在UL标准中称作额定温度。它并不是导体的长期工作温度。

额定工作温度
UL标准中额定温度的确认具体过程是先假定材料的一个耐温等级,如105℃,然后计算出烘箱的测试温度112℃,分别在这样的测试温度下将样品放置90天、120天和150天,得到样品的伸率变化率和老化天数的数据,然后再通过最小二乘法推算出老化天数和断裂伸长率的线性关系,进而依据此线性关系推算在此烘箱温度(112℃)下老化300天时的样品断裂伸长率。

如果断裂伸长率的变化率小于50%,则认为此材料可以达到这个假定的额定温度,如果断裂伸长率的变化率大于50%,则认为此材料的额定温度不能达到假定的额定温度,需要重新假定一个额定温度,继续上述试验。

在UL标准体系中采用反推的方法:某个材料在某温度A℃下老化300天,其伸率变化率不超过50%,再将温度A减去5.463,然后再除以1.02,得到温度B℃,即可认定此材料可以达到温度B℃的额定温度。

这一额定温度,绝不是绝缘层允许的导体的长期最高工作温度。因为长期最高工作温度中的“长期”实际上应该是电缆在此工作温度下的寿命,至少要以年为单位计算,UL标准中的额定温度一般会比导体的长期最高工作温度高。

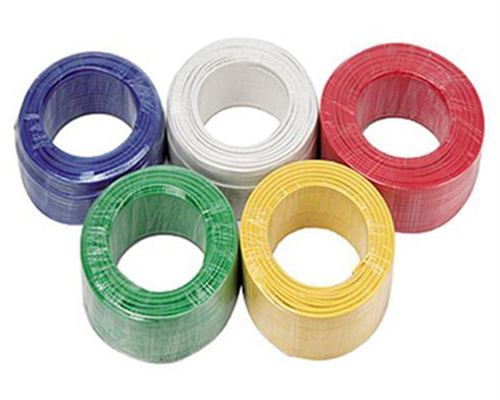

辰安产品图 (10)


短期老化温度
材料的短期老化温度,即我们平常在标准中最常见的7天、10天等,如105℃的材料,老化条件为136℃×7天。
那这和额定温度是什么关系呢?在UL标准中,短期老化的温度是靠材料的长期使用经验获得的。
首先选择一个额定温度、老化温度和老化时间。如果按照上述条件测试的材料的老化后的伸率变化率大于50%,则认定为此材料可以按照此条件来确定老化温度,如果伸率变化率大于50%,则材料的额定温度和短期老化温度要下降一个等级。

2、IEC标准
在IEC标准中,很少像UL标准中那样看到额定温度,取而代之的是导体长期工作温度或者温度指数。

此标准主要是评价绝缘材料的热寿命。其评价方法是将材料在不同温度下进行老化试验,以断裂伸长率的变化率为50%作为老化的终点,得出材料在不同温度下的老化天数。然后通过线性回归的方式将老化天数和老化温度做线性相关处理,得出一个线性关系曲线。然后根据电缆的寿命确定最高工作温度,或者根据长期工作温度,确定线缆的寿命。
而温度指数,就是指绝缘材料在热老化20000H后,断裂伸长率的变化率为50%时,所对应的温度。

同样的导体的长期工作温度,由于电缆的设计寿命不同,可能其要求的老化温度并不一样。在同样的长期工作温度下,电缆设计寿命越短,绝缘材料的短期老化温度就可以要求的越低。

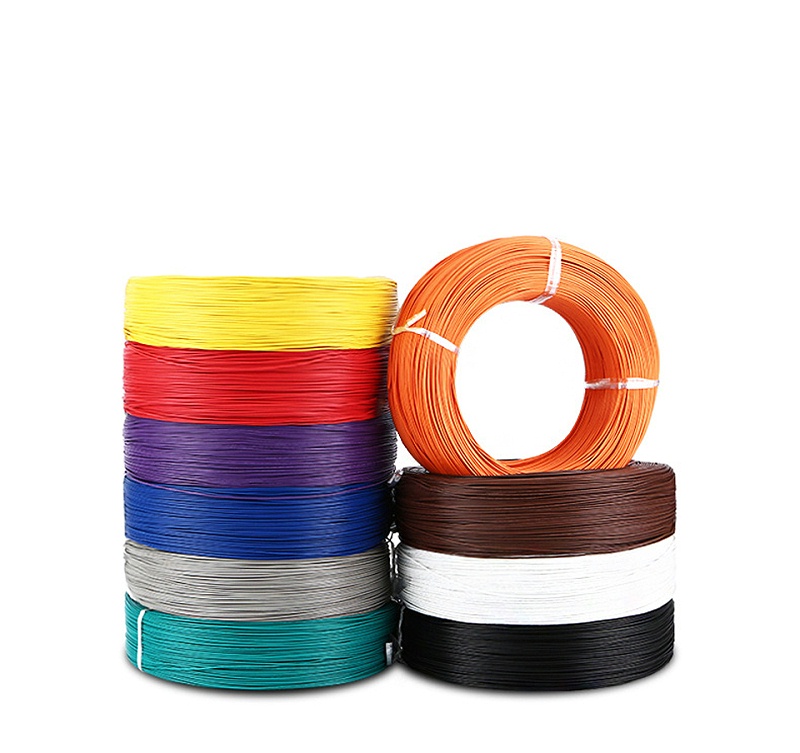

UL10271 高压线-辰安线缆 (2)


3、国标及行业标准

我国的国家标准和行业标准在编制过程中,很多内容是参考和借鉴了UL标准或IEC标准。

但是由于是多方参考,所以有些表述笔者认为是不准确的。例如在GB/T 32129-2015、JB/T 10436-2004、JB/T 10491.1-2004中,无论是材料还是电线,其耐温等级都有90℃、105℃、125℃和150℃,这明显是借鉴了UL的标准体系。但是,对于耐热的表述却是允许的导体长期最高工作温度。这个耐热性的表述又明显参考IEC标准体系。

在IEC标准体系中,导体的长期最高工作温度应该和电缆的设计寿命关联,可这些国标及行标中,根本没有电缆寿命的表述。所以这种“适用的电缆导体长期允许最高工作温度是90℃、105℃、125℃和150℃”的表述有待商榷。


一个材料能否达到某个温度等级,不能简单的回答是或不是,而是要结合材料耐温等级的评价方法或者电缆的设计寿命来考虑的,不能将几个标准体系混合着乱用。

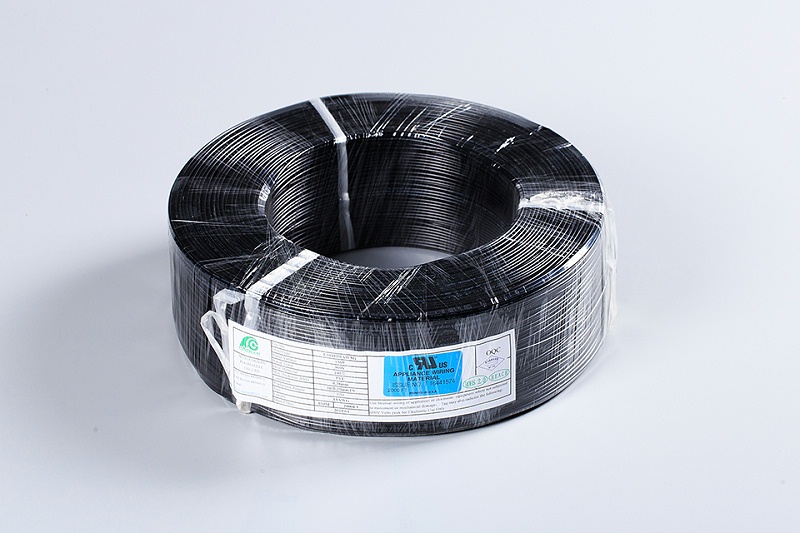

UL1571-PVC电子线-辰安线缆-(5)
